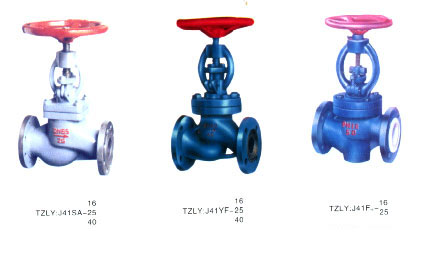

J41SA特種氯氣專用閥

- 產品型號:
- J41SA
- 產品口徑:
- 15-200mm
- 產品壓力:
- 1.6-4.0Mpa
- 產品材質:
- 碳鋼不銹鋼
聯系我們

產品說明

一、產品[J41SA特種氯氣專用閥]詳細資料：

產品名稱：特種氯氣專用閥

產品型號：J41SA

產品簡介：

氯氣專用閥系列專利產品，是根據介質的要求設計而成。解決了化工管道用普通閥門密封性能差，易泄漏，使用壽命短的難題。主要用來切斷（或接通）管路介質，適用于化工管道上液氯、氯氣場合?？梢匀〈M(jìn)口的同類閥門。
結構特點：
　　該型閥門根據流體力學原理及密封機理采用新穎的密封形式和可靠的雙密封結構，具有密封性能穩定、安全可靠、操作靈活、耐腐蝕、能包容顆粒狀介質，使用壽命長。逆時針轉動手輪驅使閥桿帶動閥瓣迅速上升，打開通道，使介質順利通過。

二、性能規范

產品型號	公稱壓力	強度試驗壓力	密封試驗壓力	適用溫度℃	適用介質
YF TZLY：J41SA-16Q、16C F46	1.6	2.4	1.76	-40~+150	液氯、氯氣
YF TZLY：J41FSA-25Q、25C F46	2.5	3.75	2.75	-40~+150
YF TZLY：J41FSA-40Q、40C F46	4.0	6.0	4.4	-40~+150

三、主要零件材料

零件名稱		材料
閥體		耐蝕合金球鐵，耐蝕鋼
閥蓋		耐蝕合金球鐵，耐蝕鋼
閥桿		不銹鋼
閥瓣閥座	密封面	聚四氟乙烯、奧氏體不銹鋼、鎳基合金、鐵基合金
填料		聚四氟乙烯、對位聚苯
填料壓蓋		碳素鑄鋼、鍛鋼、耐蝕鑄鋼
手輪		球墨鑄鐵

四、主要外形連接尺寸

型號	規格mm	壓力MPa	L	D	D1	D6	Z-d
YF TZLY：J41SA-16Q、16C F46	15	1.6	130	95	65		4-14
	20	1.6	150	105	75		4-14
	25	1.6	160	115	85		4-14
	32	1.6	180	135	100		4-18
	40	1.6	200	145	110		4-18
	50	1.6	230	160	125		4-18
	65	1.6	290	180	145		4-18
	80	1.6	310	195	160		8-18
	100	1.6	350	215	180		8-18
	125	1.6	400	245	210		8-18
	150	1.6	480	280	240		8-18
	200	1.6	600	335	295		12-23
YF TZLY：J41FSA-25Q、25C F46	15	2.5	130	95	65	40	4-14
	20	2.5	150	105	75	51	4-14
	25	2.5	160	115	85	58	4-14
	32	2.5	180	135	100	66	4-18
	40	2.5	200	145	110	76	4-18
	50	2.5	230	160	125	88	4-18
	65	2.5	290	180	145	110	8-18
	80	2.5	310	195	160	121	8-18
	100	2.5	350	230	190	150	8-23
	125	2.5	400	270	220	176	8-25
	150	2.5	480	300	250	204	8-25
	200	2.5	600	360	310	260	12-25
YF TZLY：J41FSA-40Q、40C F46	15	4.0	130	95	65	40	4-14
	20	4.0	150	105	75	51	4-14
	25	4.0	160	115	85	58	4-14
	325	4.0	180	135	100	66	4-18
	40	4.0	200	145	110	76	4-18
	50	4.0	230	160	125	88	4-18
	65	4.0	290	180	145	110	8-18
	80	4.0	310	195	160	121	8-18
	100	4.0	350	230	190	150	8-23
	125	4.0	400	270	220	176	8-25
	150	4.0	480	300	250	204	8-25
	200	4.0	600	375	320	260	12-30

訂貨須知：
一、①特種氯氣專用閥產品名稱與型號②特種氯氣專用閥口徑③特種氯氣專用閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定的特種氯氣專用閥型號，請按特種氯氣專用閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的凱斯特閥門專家為您審核把關。
